2015年04月07日

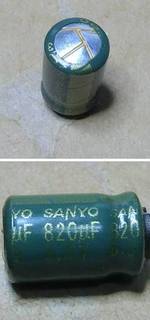

御噴火様が怒っておる!!ヽ(ヽ゜ロ゜)ヒイィィィ!!! アルミ電解コンデンサ交換


先日 DELLのデスクトップパソコンのコンデンサ交換の依頼を頂きました。
今日はコンデンサ交換の自分なりのポイントを書きたいと思います。

ポイント1
半田コテの選択
自分はハンダ付け職人(株式会社ノセ精機)お勧めの「HAKKO 933」を使用してます。
※生産終了だそうです。(T_T)

ポイント2

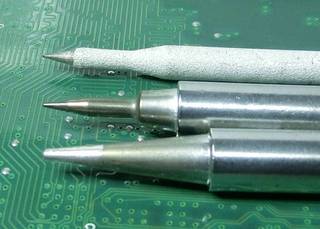

コテ先の選択
コンデンサの取り外しは温度が高温にならないとハンダが溶けません。そのため、
1.母材に対して面で接触させることができること
2.太いコテ先(蓄熱量が高い)

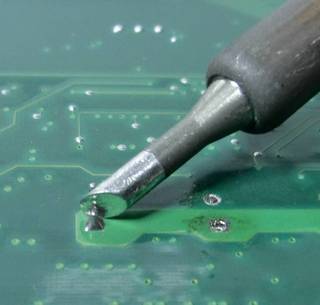

のものを選びます。4C型 T18−C4を使ってます。(写真下)

ポイント3
温度は高温にすべし。390℃で作業してます。

ポイント4
取り外しの際は追いハンダをしてじっくり暖めるべし!コンデンサは熱ッチッチッになりますがどうせ壊れてるし。

******不良コンデンサ取り外し後*******
コンデンサを取り外してもスルーホールにハンダが埋まっているため新しいコンデンサを挿すことが出来ません。
そこでハンダ吸い取り吸い取り線やハンダ吸い取り器を使うわけですが、これが至難の業なのですよ。
うまく吸わな〜〜〜〜〜〜〜い。
ということで自分はこんな風にやってます。

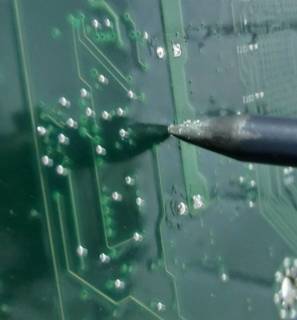

ホールにコテ先を垂直に挿して中に詰まっているハンダを溶かしつつ反対側に押し出します。
ここで問題なのはホールに侵入できるほど細いコテ先だと熱をためることができずハンダが溶けないんですよ。

ポイント5
ハンダコテの変更

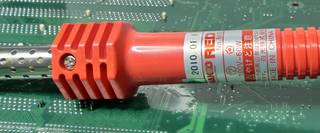

HAKKO RED 503 60Wを使用します。こいつのコテ先は太いので蓄熱量が半端ないです。

ポイント6

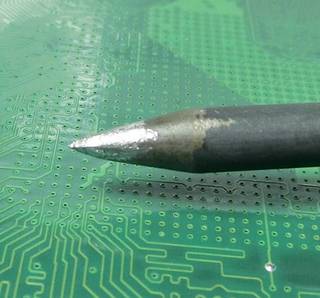

が、太いのでスルーホールに侵入できるわけがありません。のでコテ先の加工をします。
やすりで削っちゃいます。

ポイント7
「ずぶっ」と挿す前にコテ先の側面で十分ハンダを溶かします。場合によっては追いハンダをしましょう。
その後 「ずぶっ」 とな

ポイント8
すると反対側にハンダが押し出されてきます。
ポイント9
すかさず半田吸い取り器で除去します。うまくいくと「スポッ」いや「ポフォッ」いや「ポフッ」かな てな気持ちいい音がしますので、成功か失敗か瞬時に分かります。

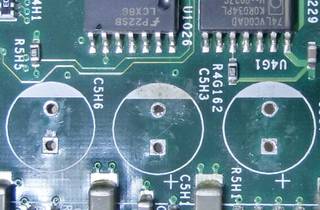

ということでこんなんなりました。

ポイント10(最重要)
自分なりの治具を作ること!!
スルーホールのハンダ除去の際右手でハンダコテ、左手で吸い取り器を操るわけですがシステムボード(マザーボード)はどうやって保持したらいいのでしょうか。半田コテにしても吸い取り器にしてもホールに対してしっかり差し込む、密着させることが必要なのでボードが不安定だと具合が悪いです。
使えそうな体の部位は足しか残ってません。自分、加齢により体が硬くなってしまったので無理です。(T_T)
困ったときはドラえも〜〜〜〜〜〜ん パラパラッパラ♪
治具を作ればいいんだよ。のび太く〜ん。

ということで2×4材でボード押さえを作りました。


posted by ケンケン at 15:57| Comment(0) | パソコン修理 | このブログの読者になる | 更新情報をチェックする
